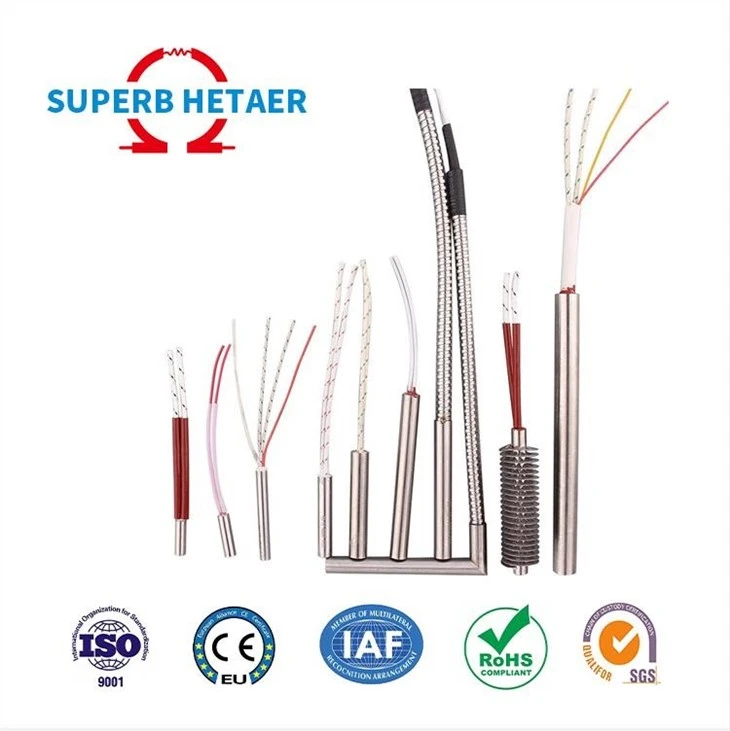

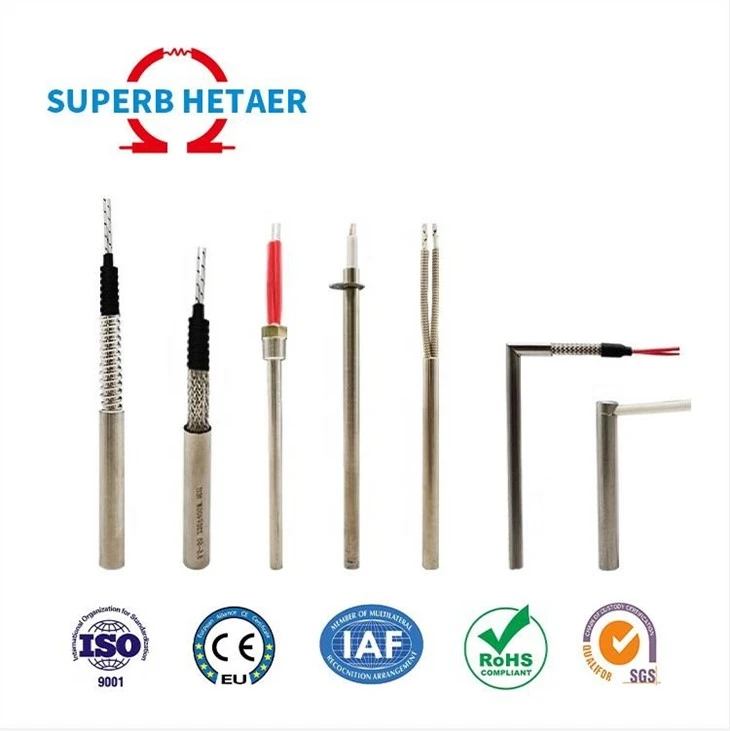

স্কয়ার ফ্ল্যাঞ্জ সহ কার্টিজ হিটার

কার্টিজ হিটারের মৌলিক কাঠামো যা ম্যাগনেসিয়াম অক্সাইড কোরের চারপাশে নিকেল-ক্রোম প্রতিরোধের তারের ক্ষত। তারপর উচ্চ তাপমাত্রার উত্তাপযুক্ত ম্যাগনেসিয়াম অক্সাইড পাউডার দিয়ে ভরা। নিকেল পিন দুটি প্রান্তে প্রতিরোধের তারের সাথে যোগাযোগ তৈরি করে মূল কেন্দ্রের মধ্য দিয়ে যায়।

স্কয়ার ফ্ল্যাঞ্জ একক হেড হিটিং পাইপের প্রযুক্তিগত পরামিতি রেফারেন্স:

1. টিউব উপাদান: SS304/321/310S/Incoloy 800/840

2. গরম করার তারের উপাদান: Cr20Ni80

3. টার্মিনাল: তামা

4. তার: সিলিকন ফাইবারগ্লাস বিনুনি করা টিনযুক্ত তামার তার 180 ডিগ্রি সেলসিয়াস

টেফলন তার 260 ডিগ্রি সেলসিয়াস

মাইকা গ্লাস ফাইবার বিনুনি বিশুদ্ধ নিকেল তারের 400 ডিগ্রি সেলসিয়াস

5. তাপ-নিরোধক নল তাপমাত্রা প্রতিরোধী: 180 ডিগ্রী

6. সর্বোচ্চ অপারেটিং তাপমাত্রা: 700 ডিগ্রি সেলসিয়াস

হিটিং টিউব গঠন উপলব্ধ:

1. Crimped- নেভিগেশন তারের গঠন কাঠামো

2. Crimped- সীসা তারের প্লাস সিরামিক মাথা গঠন

3. Swaged-ইন সীসা গঠন

4. Swaged- প্লাস সিরামিক মাথা গঠন

কেনার পরামর্শ:

1. উপাদান নির্বাচনের পরামর্শ (দ্রষ্টব্য: এই উপাদানটি সুপারিশ করা হয়, মানক নয়):

সারফেস লোড 6W/ সেমি এর চেয়ে কম বা সমান²-SS304;

6W/সেমি^2 2-SS321 বা SS310S;

12W/সেমি²＜সারফেস লোড 20W/cm এর থেকে কম বা সমান²——SS310S বা Incoloy 800/840

2. সর্বাধিক অপারেটিং তাপমাত্রা হল 700 ডিগ্রি, যা উপাদান SS310S বা Incoloy800/840 বোঝায়। এই তাপমাত্রা এমবেডেড শুষ্ক জ্বলন্ত পরিবেশে 1 বছরের ওয়ারেন্টির জন্য এবং খালি বায়ু শুষ্ক জ্বলন্ত পরিবেশে 3 মাস ব্যবহার করা হয়।
